Le premier brevet Revolution – US 4 892 272

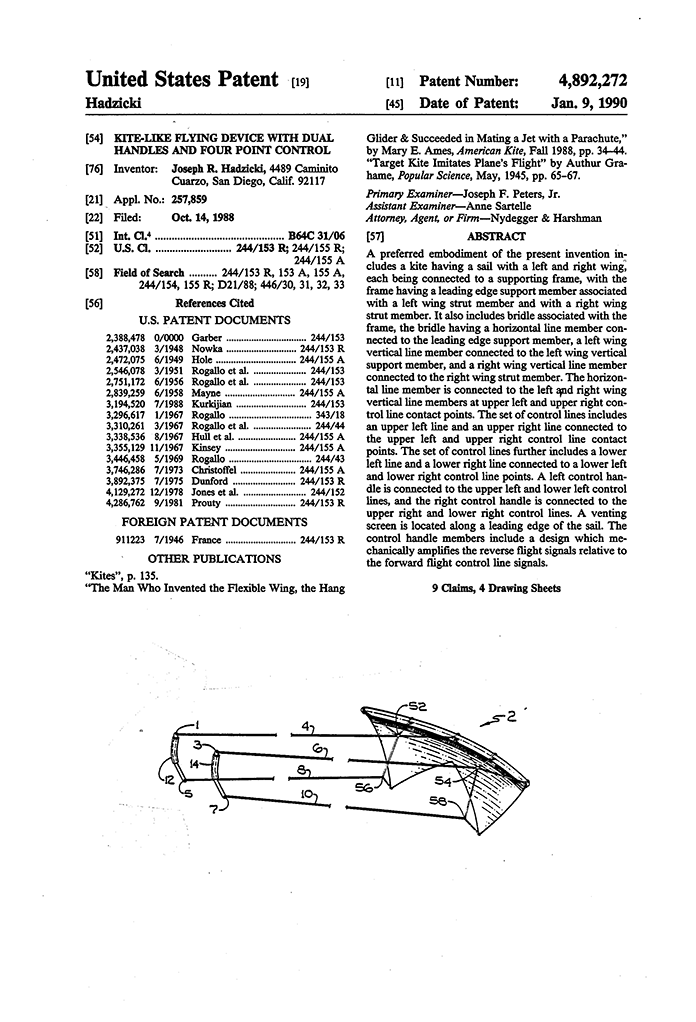

(US 4 892 272 — « Kite-like flying device with dual handles and four point control » par Joseph R. Hadzicki)

Publié le 1 septembre 2025 par Alban Kites

Entre cerf-volistes 4 lignes, on cite parfois « le brevet Revolution », mais très peu l’ont réellement lu. Cet article est ma visite guidée pour les pilotes — débutants et confirmés — de ce que le brevet enseigne concrètement. Je renverrai aux Fig. 1–14 au fil du texte. Nous ne parlons pas ici des revendications juridiques ; il s’agit d’idées, de proportions, de matériaux, et des raisons pour lesquelles ils ont compté — et comptent toujours.

Crédit : Cet article s’appuie sur le travail de Joseph R. Hadzicki et de l’équipe Revolution Kites, qui n’ont pas seulement inventé le concept, mais aussi fabriqué et ont favorisé le développement la pratique des cerfs-volants 4 lignes.

Note : Toutes les données techniques de cet article — longueurs de bridage, angles de poignées et autres dimensions — proviennent directement du texte et des figures du brevet original. Les figures sont basées sur le brevet ; nous les avons nettoyées et ajoutées les annotations mentionnées dans l’article. Elles sont présentées ici comme une trace historique, et non comme des recommandations de construction.

Repères chronologiques

• 1988-10-14 — Joseph R. Hadzicki dépose les demandes US07/257 859 et US07/257 859 aux USA.
• November 1989 — Au salon International Kite Trade Show, Revolution Kites lance le design sous le nom « Neos Omega ». Le modèle de série est le Revolution 1 (Rev 1).
• 1990-01-09 — Le brevet US 4 892 272 est accordé et publié.
• 1989–1990s — La même invention est aussi déposée à l’international (Japon, Europe, Australie, etc.), avec des délivrances dans certains pays.
• 1992-06-09 — Un brevet US similaire 5 120 006 est accordé et publié.
• 2008-10-14 — Le brevet US 4 892 272 expire.
• 2009-06-09 — Le brevet US 5 120 006 expire.

Pourquoi c’est important : pendant leur durée de vie, ces brevets ont assuré à Revolution Kites un quasi-monopole pratique sur ce concept de cerf-volant, et l’élan de la marque a perduré plusieurs années après l’expiration. Depuis 2009, les principes de base sont dans le domaine public ; de nombreux fabricants proposent aujourd’hui des cerfs-volants 4 lignes inspirés de cette recette — ou l’ont fait évoluer — souvent avec leurs propres innovations. Revolution kites® reste une marque déposée.

Pourquoi ce brevet a compté

À la fin des années 80, le milieu du cerf-volant était dominé par les cerfs-volants à deux lignes. Ils savaient voler vers l’avant et boucler, mais peinaient à s’arrêter net, à voler en marche arrière proprement, ou à pivoter serré. Certaines antériorités tentaient des mécanismes lourds pour déformer l’aile en vol — très bien pour des planeurs, beaucoup moins pour la plage. L’ambition du brevet est simple et radicale : une maîtrise totale avec des éléments simples — toile, barres, lignes et géométrie intelligente.

Il en ressort un système que l’on tient aujourd’hui pour acquis : un plan de voile qui se scinde en deux ailes contrôlables, un bridage qui donne du levier là où il faut, un nez ventilé qui « respire » en marche arrière, et des poignées qui favorisent volontairement la marche arrière. Ensemble, ces choix ont débloqué les stops instantanés, une marche arrière fiable et des virages très serrés.

Les points clés (ce que le brevet enseigne vraiment)

1. Voile en double-V sur une armature rigide et résiliente
   Un bord d’attaque continu + deux montants verticaux divisent la voile en parties supérieure/inférieure des ailes gauche et droite (Fig. 2–3). Chaque demi-voile peut être inclinée/déclinée indépendamment via quatre lignes.
2. Bridage à trois éléments avec points de contrôle haut/bas
   Un bridage horizontal court le long du bord d’attaque ; deux bridages verticaux descendent les montants. Leur intersection près du nez forme les points supérieurs gauche/droite ; les points inférieurs sont près des extrémités d’aile (Fig. 3, 9). Ce schéma est le système de leviers que vous actionnez avec les mains.
3. Ventilation au bord d’attaque
   Une maille poreuse juste derrière le nez (Fig. 10) purge la poche d’air qui se forme en marche arrière. Résultat : une marche arrière stable et la possibilité d’amener l’aile intérieure d’un virage à zéro ou même en vitesse négative, ce qui réduit fortement le rayon.
4. Géométrie des poignées qui amplifie la marche arrière
   Les poignées (Fig. 11–14) sont profilées et espacées de sorte qu’un roulé vers l’arrière produit un différentiel haut/bas plus grand qu’un roulé vers l’avant. Ce biais mécanique est la clé des stops instantanés et des décollages en marche arrière en confiance.
5. Proportions qui rendent la recette reproductible
   Rapport envergure/hauteur autour de 3:1 (ex. ~9 ft × 3 ft) avec des rapports cohérents pour le bridage et les poignées. Mettez à l’échelle, gardez les relations, et le comportement suit.

Le contexte en deux mots

Les dispositifs antérieurs utilisaient deux lignes ou des liaisons compliquées adaptées à de grandes ailes souples. Ils savaient balayer et boucler, mais manquaient de contrôle continu de la vitesse, de la vraie marche arrière, de stops instantanés et de rayons minuscules en rotation, surtout sur une large plage de vent. C’est exactement le manque que comble le brevet — sans ajouter de mécanique complexe.

Le cœur de la description — ce qui compte en pratique

Plan de voile & matériaux : corps léger, bords solides

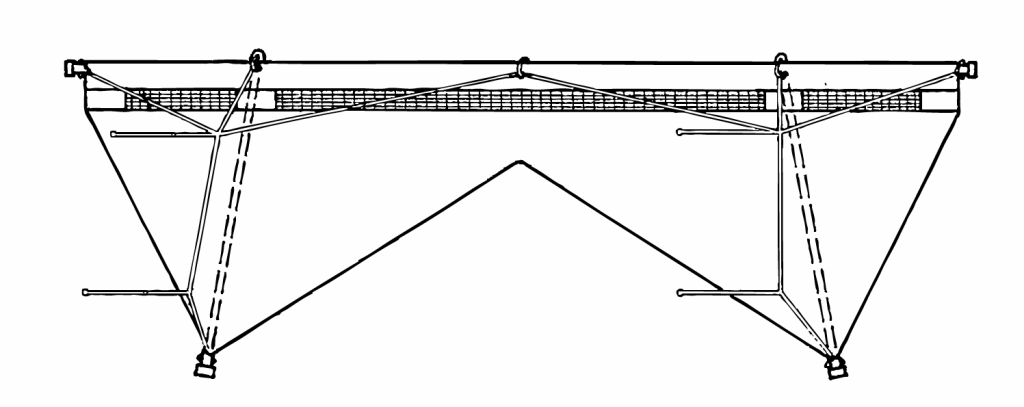

La voile adopte un plan double-V avec une gaine de bord d’attaque et un panneau ventilé juste derrière (Fig. 2). Matériaux suggérés : nylon ripstop pour la toile principale, Dacron pour la gaine et les renforts, et une maille pour la ventilation. Traduction pour les constructeurs : garder du léger où possible, renforcer les zones qui supportent la charge et laisser le nez respirer.

Armature & structure : envergure nette, sensation de résilience

Des tubes composites (graphite/S-glass) donnent rigidité et élasticité. Le bord d’attaque est assemblé en deux points (Fig. 4–5) pour la solidité et la maintenance. Conserver le rapport 3:1 envergure/hauteur : cela détermine la taille de la fenêtre de vol et la stabilité en rotation.

Raccords verticaux qui flottent

Au raccord montant/bord d’attaque (Fig. 6–7), chaque embout est bouclé avec un petit élément d’amortissement (un élastique) plutôt que fixé rigide. Cette micro-articulation adoucit les rafales, réduit les chocs et préserve le ressenti aux manettes. Ça ressemble à un détail de construction ; en vol, le comportement devient nettement plus soigné.

Embouts qui font triple emploi

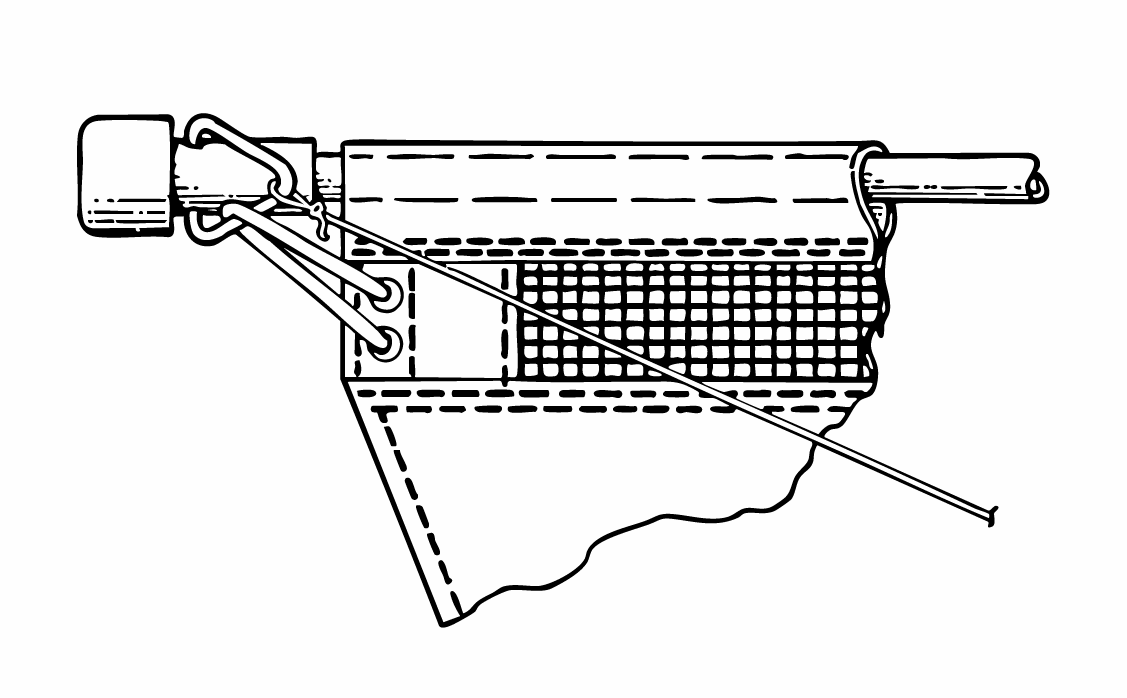

Les embouts d’aile (Fig. 8–9) protègent les extrémités de tube, servent des points d’ancrage propres pour la tension de voile et le bridage, et assouplissent les impacts. Des pièces simples et fiable.

Architecture du bridage (et pourquoi le placement est délicat)

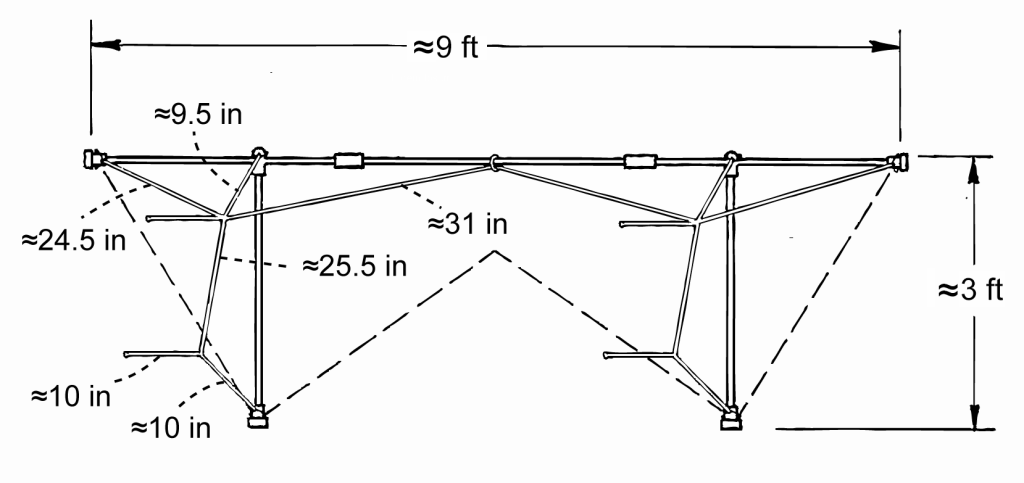

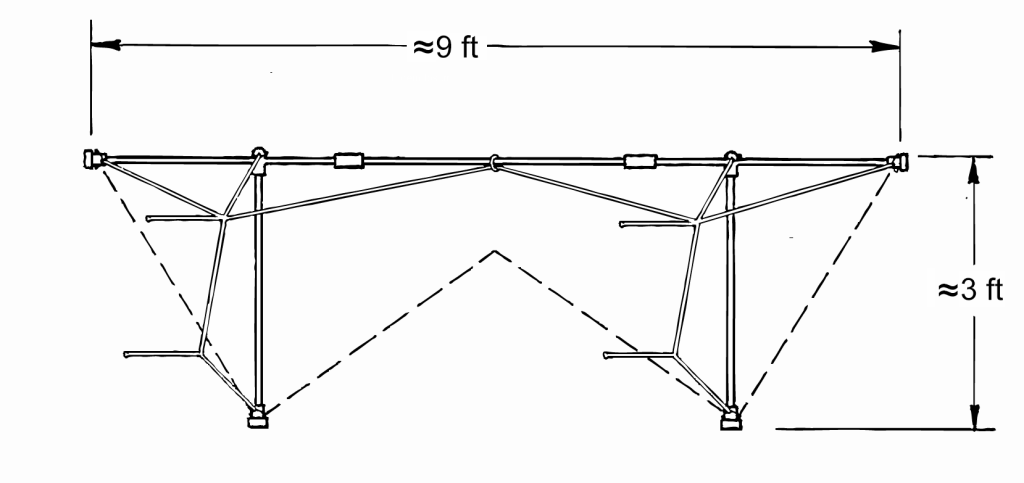

La bride horizontale s’ancre près des extrémités et ceinture le centre du bord d’attaque (Fig. 3). Les brides verticales prennent en haut aux embouts montants et aux embouts du bas, et rejoignent l’horizontal près du nez pour créer les points supérieurs. Déplacez ces points trop à l’intérieur : le contrôle devient mou. Trop à l’extérieur : le bord d’attaque sur-fléchit. Restez près de la zone montant/bord d’attaque pour une réponse vive sans courbure en forme de « banane ».

Note sur la figure : la Fig. 3 montre déjà une base éprouvée pour ~9 ft. Si vous changez d’échelle, gardez des longueurs proportionnelles et retrouvez la sensibilité via les points inférieurs près des extrémités.

Quatre lignes, deux mains — ce qui change vraiment en l’air

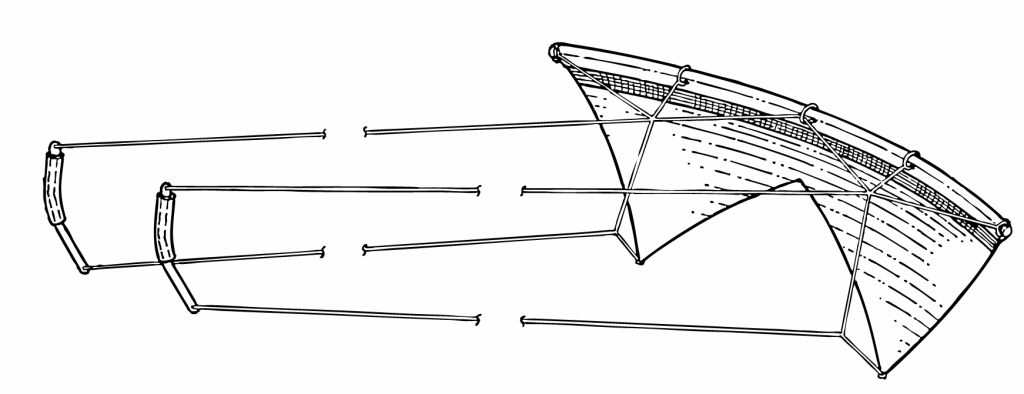

Avec quatre lignes, vous ne tirez pas seulement à gauche/droite : vous réglez des angles sur les moitiés supérieure/inférieure de chaque aile. La poignée gauche influence la moitié gauche, la droite la moitié droite (Fig. 1). En mélangeant ces inclinaisons, on ne fait pas que tourner — on ré-équilibre la portance et la traînée. D’où la capacité à ramper, stationner, ou fouetter selon de fines variations de poignet.

Géométrie des poignées : le super-pouvoir de la marche arrière

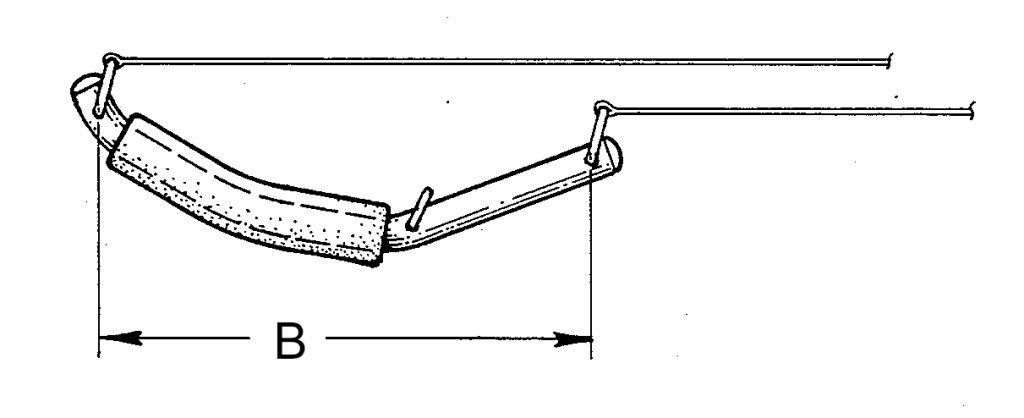

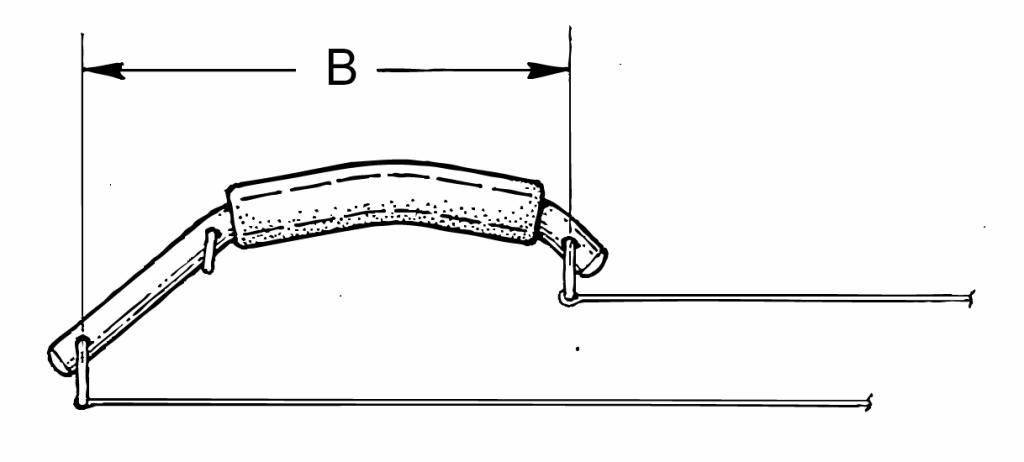

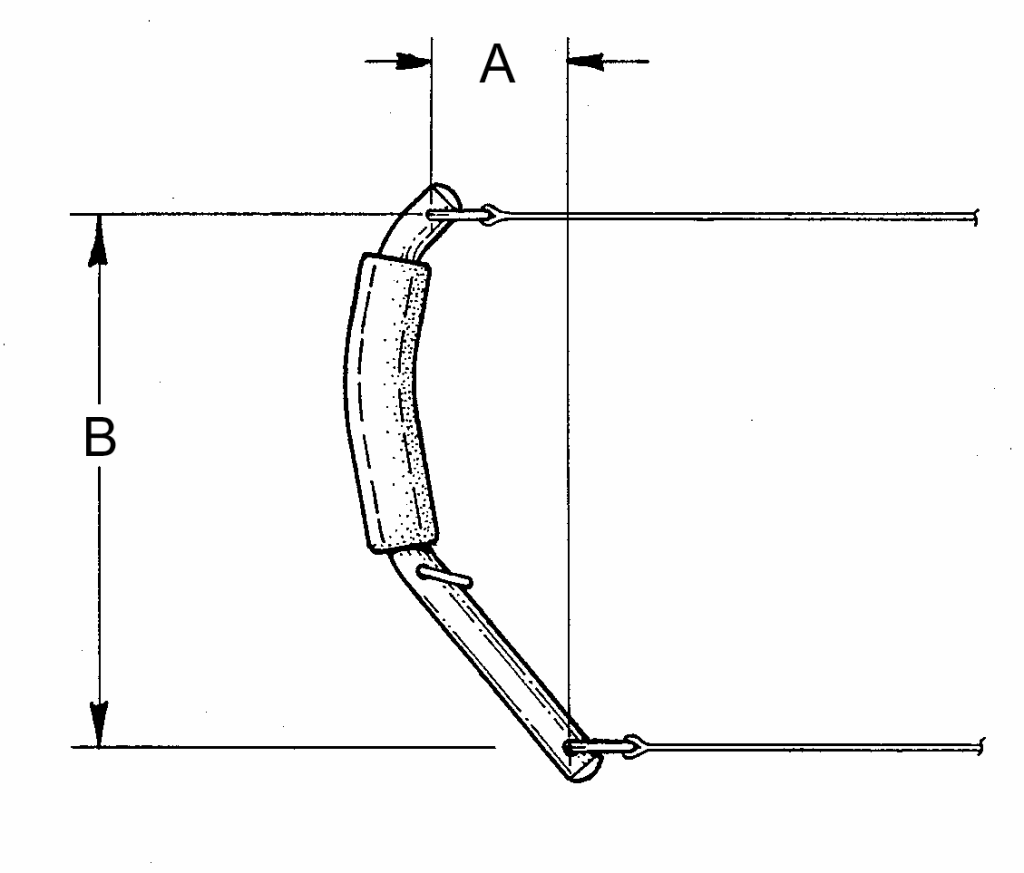

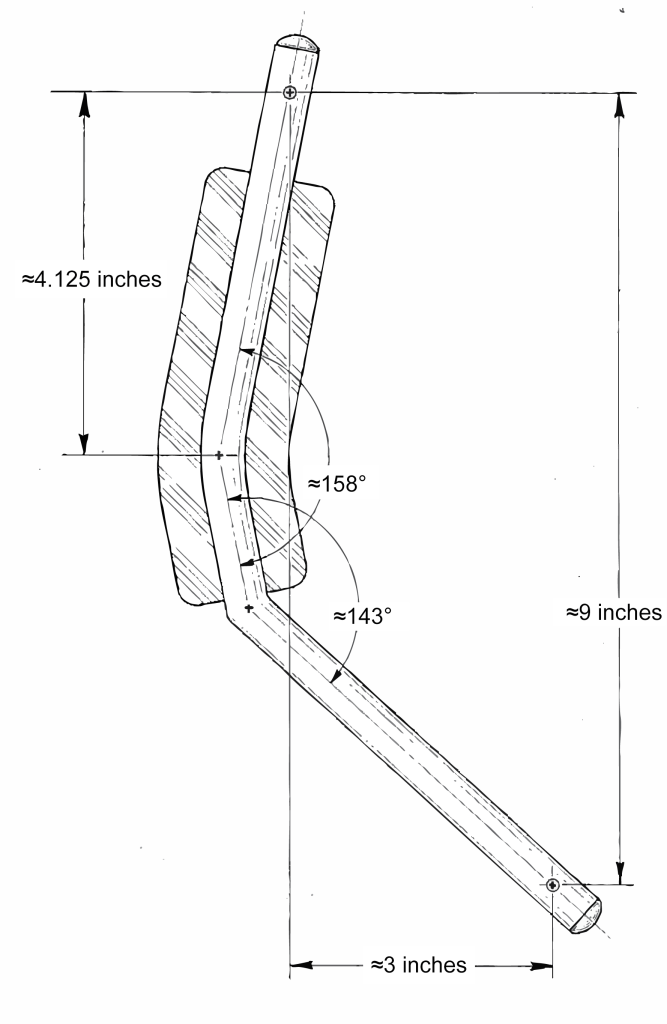

Sur les poignées (Fig. 11–14), les points de contact des lignes haute et basse sont séparés par une distance verticale B et un décalage horizontal A (avec A ≈ B/3 dans la géométrie de base). En position neutre (Fig. 11), le différentiel effectif entre lignes haute/basse est ~zéro. Roulez la poignée vers l’avant (Fig. 12) et le différentiel devient B − A. Roulez vers l’arrière pour la marche arrière (Fig. 13) et il devient B + A. Comme B + A > B − A, le même geste de poignet produit un différentiel plus grand en marche arrière qu’en avant — c’est l’amplification mécanique du brevet. Le pivot de la main (Fig. 14) règle la vitesse d’augmentation de ce différentiel, donc la manière dont le cerf-volant « mord » en marche arrière avec de petits inputs. En vol, cela donne des stops instantanés, des décollages en marche arrière en confiance et une excellente tenue en marche arrière même en vent léger. Si la marche arrière accroche trop, détendez en déplaçant légèrement les points bas (ou vos leaders) vers l’extérieur ; si c’est trop doux, rapprochez-les.

La ventilation : l’aéro qui rend le « bizarre » possible

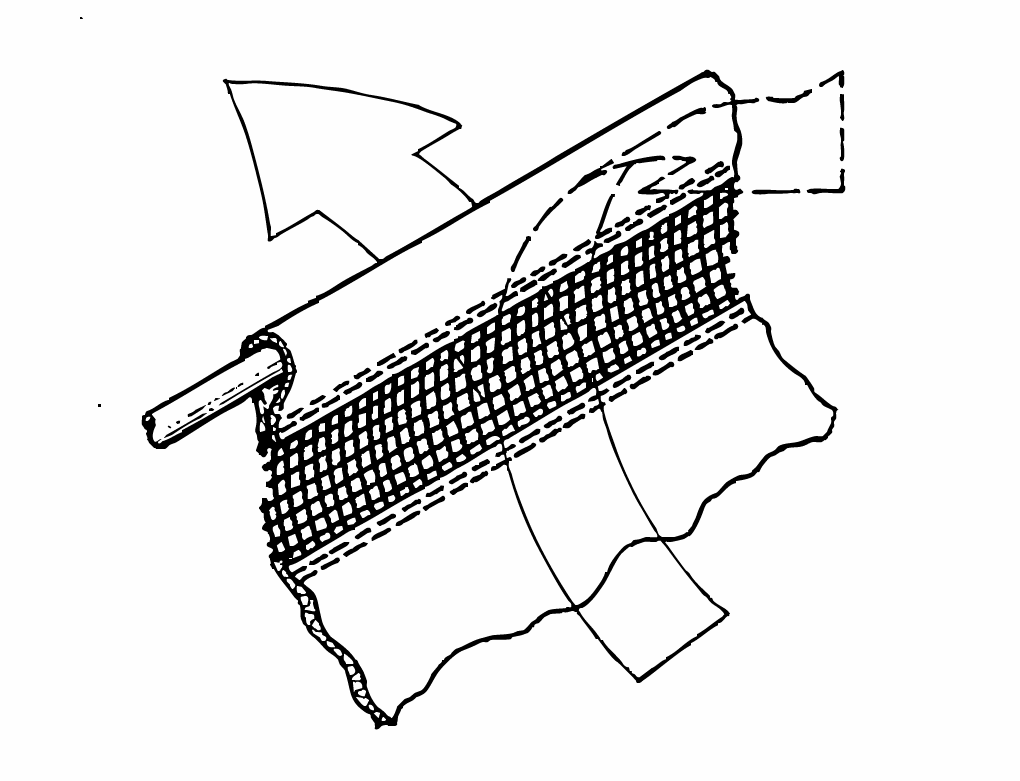

La Fig. 10 raconte l’écoulement. En marche arrière, l’air se déplace de l’arrière vers le nez. Sans ventilation, ce flux s’accumule au bord d’attaque et agit comme un frein. La ventilation laisse ce flux traverser, réduit le freinage et maintient l’adhérence de l’écoulement. Bénéfices :

• Stabilité en marche arrière — moins de louvoiement, trajectoire plus propre.
• Virages demi-envergure — on peut amener l’aile intérieure à zéro/négatif pendant que l’aile extérieure reste chargée, ce qui tire la rotation autour du wingtip intérieur. C’est le « mode hélice » mis en avant par le brevet.

Échelles & variantes

Le brevet autorise explicitement d’autres contreventements tant qu’ils jouent le même rôle que les montants verticaux et préservent la géométrie de contrôle. Vous pouvez changer d’échelle si vous gardez les proportions (envergure/hauteur, relations de bridage, géométrie des poignées). En vous en écartant trop, vous aurez toujours un cerf-volant 4 lignes — mais pas ce cerf-volant 4 lignes-là.

Depuis l’expiration : ce qu’on voit aujourd’hui sur le terrain

Parce que le brevet a expiré, des cerfs-volants 4 lignes sont fabriqués par de nombreux constructeurs et artisans, qui ajoutent souvent leur touche tout en gardant (ou revisitant) la recette de base.

Note importante : si le concept est dans le domaine public, certaines marques peuvent détenir des droits plus récents sur des caractéristiques ultérieures, et leurs noms/logos sont protégés. Construisez, modifiez et publiez avec le respect habituel des droits en vigueur.

Comment lire les figures de cet article

• Fig. 1–2 — Vue d’ensemble et assemblage : pour vous orienter (ou guider un nouveau).
• Fig. 3 — Armature, montants & carte de bridage avec longueurs de base + rappel « pas trop dedans/dehors » pour les points supérieurs.
• Fig. 4–7 — Construction qui influence le toucher : splices pour la netteté ; chapeaux flottants pour la résilience.
• Fig. 8–9 — Écosystème de l’embout d’aile : embouts, élastique, attaches de bridage.
• Fig. 10 — L’aérodynamique de la ventilation en un schéma.
• Fig. 11–14 — Poignées et positions avec la géométrie A/B qui amplifie la marche arrière.

Pourquoi c’est toujours pertinent

Avec des yeux de 2025, rien de tout cela ne paraît exotique — nous volons tous des 4 lignes qui s’arrêtent, reculent et tournent court. Remis dans son contexte, le brevet assemble un système : structure, bridage, ventilation et poignées accordés entre eux. Ce n’était pas un tour de magie unique, mais plusieurs choix simples, aux bonnes proportions. Ce système a ouvert le style de vol 4 lignes que l’on pratique aujourd’hui en solo, en paire et en team.

Conclusion & pour aller plus loin

Le brevet US « Kite-like flying device with dual handles and four point control » de Joseph R. Hadzicki (déposé le 1988-10-14, accordé le 1990-01-09, expiré le 2008-10-14) a posé le plan du vol 4 lignes contrôlable : voile en double-V, bridage à trois éléments avec points haut/bas, nez ventilé et poignées amplifiant la marche arrière, le tout dans un monde à envergure/hauteur d’environ 3:1. Depuis l’expiration, le terrain a fleuri — multiples marques, matériaux soignés, ventilations malines, bridages qui évoluent, poignées pour différentes mains et objectifs — mais le brevet original explique toujours pourquoi nos 4 lignes se comportent comme ils le font.

Merci à Joe et à l’équipe Revolution Kites d’avoir développé ces idées !

👉 Envie d’aller plus loin ? Lisez les brevets complets :

• Brevet US 4 892 272 « Kite-like flying device with dual handles and four point control » par Joseph R. Hadzicki
• Brevet US 5 120 006 « Kite-like flying device with independent wing surface control » par Joseph R. Hadzicki
