Tu veux construire ton cerf-volant 4 lignes et ton matériel ? Approfondir tes techniques de construire ? Ou simplement découvrir par curiosité ? Nous te proposons des premières réponses !
La majorité des cerfs-volants 4 lignes utilisés sont de type Revolution. Les Revolutions ont été inventés par la famille Hadzicki il y a plus de 30 ans. Leur brevet est tombé dans le domaine public vers 2008. Le marché s’est ensuite ouvert et a favorisé de nombreuses innovations par des cerfs-volistes et des entreprises. Nous vivons encore des évolutions du pilotage des 4 lignes. De nombreux plans sont disponibles et libres d’utilisation pour un usage familial.
Certaines ressources sont disponibles uniquement en anglais pour le moment. Nous espérons proposer une traduction prochainement. D’ici là, tu peux utiliser Google traduction !
Attention : ce contenu est mis à disposition des cerfs-volistes amateurs. Ces plans ne sont pas destinés à usage commercial !
Merci à tous les cerfs-volistes qui ont contribué à ces plans, aux tutoriaux et aux vidéos.
Les tutoriels pour construire un cerf-volant
Nous te proposons plusieurs tutoriels pour construire des cerfs-volants 4 lignes et 2 lignes. Ils incluent d’explications, voire d’illustrations étape par étape et souvent des plans.

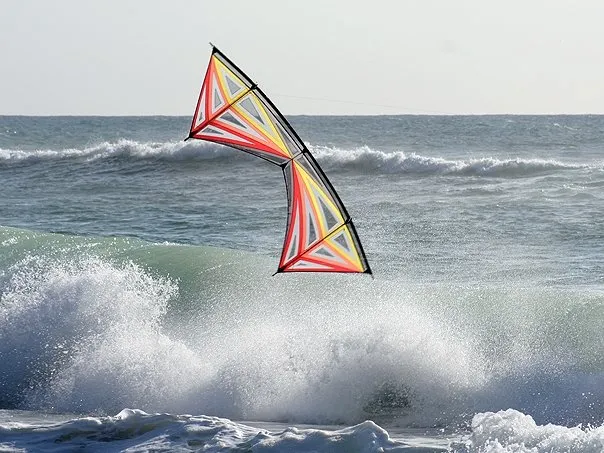

Construire un 4 lignes — Polo Kites
Un pas-à-pas très détaillé sur les “révopolos”, avec énormément de photos explicatives.

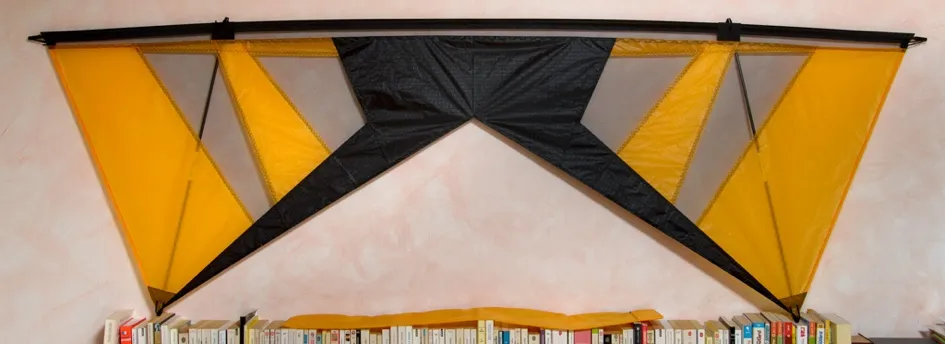

Mon premier 4 lignes — Guardian
Retour d’expérience clair et synthétique : ce qui marche, ce qui surprend, et comment s’en sortir.
Making-of Révo — Christiaan
De la préparation des gabarits à la voile terminée. (Sans bridage ni plan à l’échelle.)
Revomania — plans + pas-à-pas
Plans prêts à l’emploi + guide ultra complet : voile, bord d’attaque, œillets, bridage, finitions.

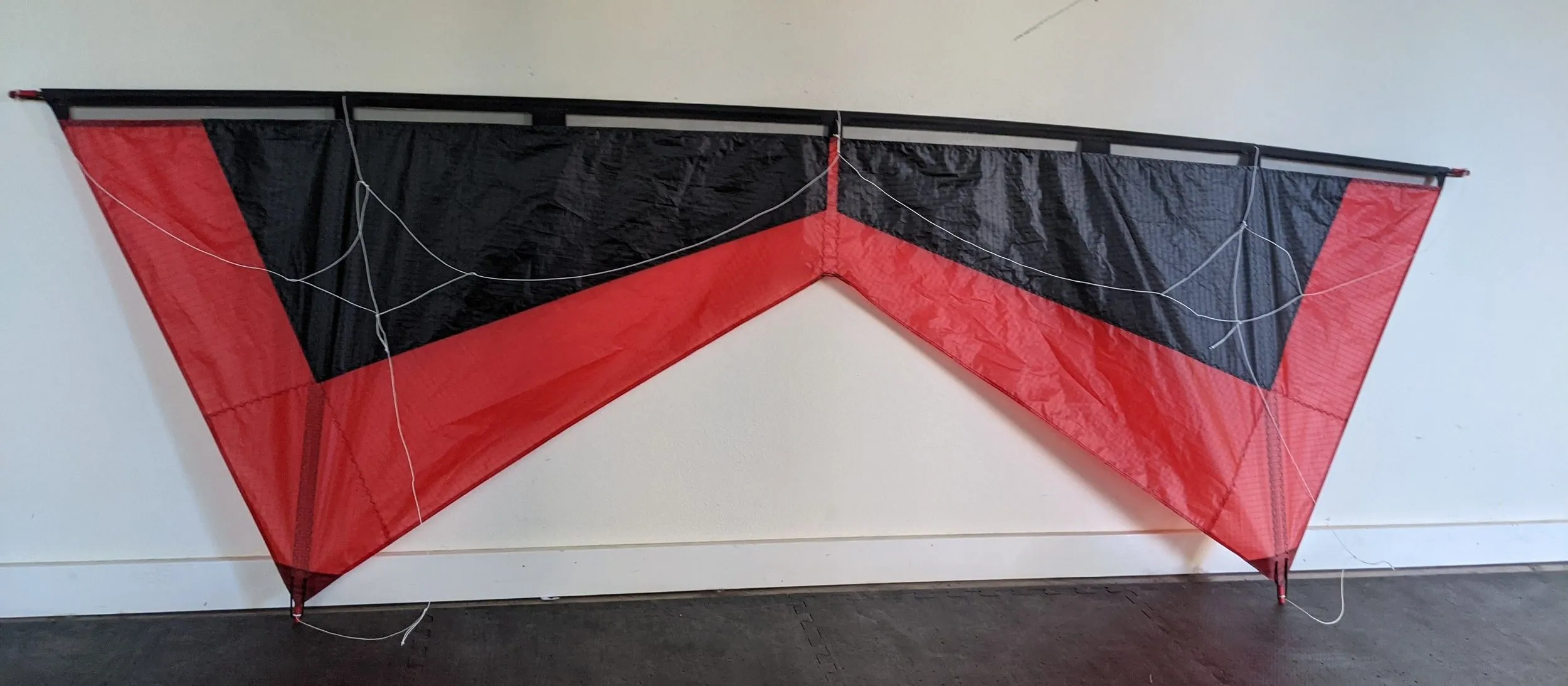

Essentials — Spence Watson
Une base type Révo 1.5, déclinée en plusieurs ventilations.

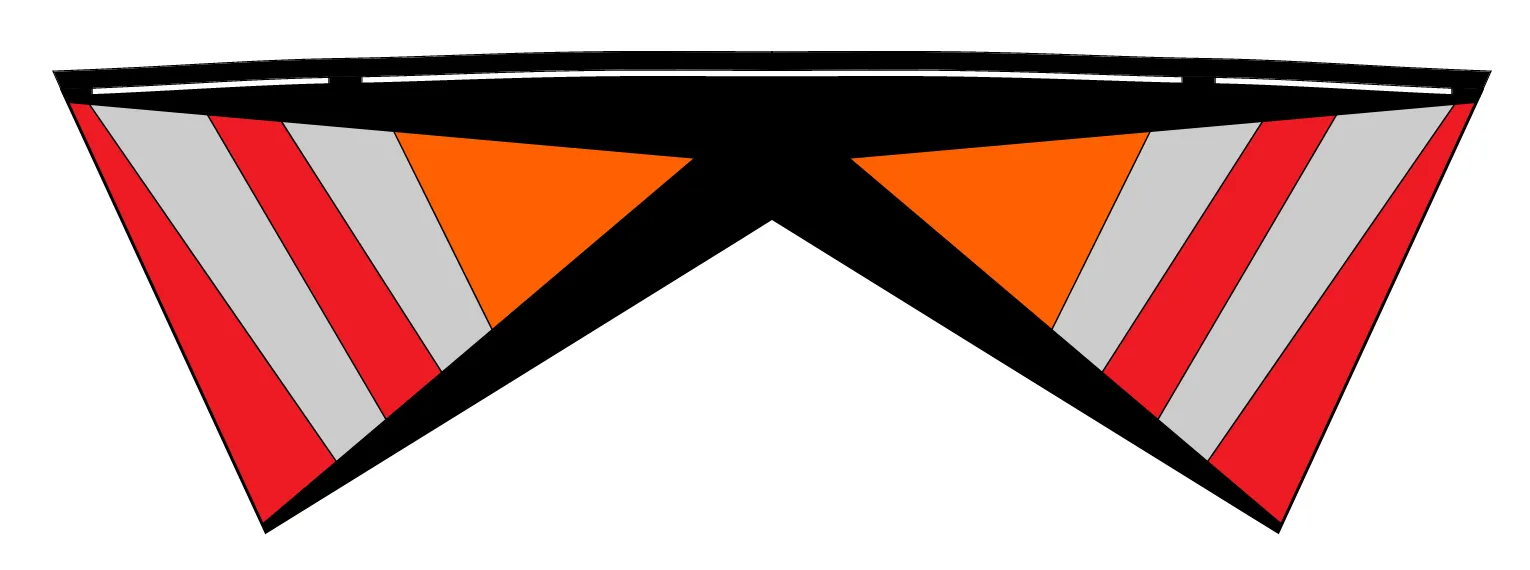

Mini Pulse — Josh Mitcheson
Plans + gros volume vidéo, avec variantes standard / semi-ventilé / ventilé.

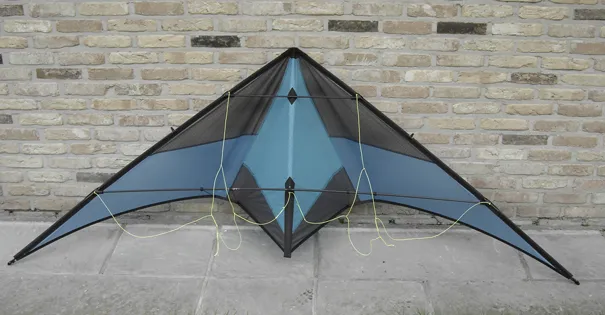

2 lignes freestyle — Tom’s Kite Building Site
Le guide “de A à Z” pour un freestyle 2 lignes. Beaucoup de principes utiles aussi en 4 lignes.
Autres plans de cerfs-volants
Des cerfs-volistes amateurs proposent leurs plans inspirés de cerfs-volants de bien connus, dont les Révolutions :
Batoco — Plan Revo 1.5
Un plan “maison” inspiré Revolution.
Drachenforum — Workshop Rev 1.5
Fil de forum avec plan / explications (allemand).
Batoco — Plan Revo indoor
Plan pour une version indoor.
Batoco — Plan Shockwave
Un autre design quad proche “famille Revo”.
Batoco — Plan Synergy / Deca
Plan ancien, à explorer si tu aimes bricoler des variantes.
Kiteplans.org — Plans (catégorie)
Grosse bibliothèque, mais souvent moins détaillée / plus ancienne.
Divers techniques de construction
Vidéos accélérées de construction
Tu peux aussi visionner en accéléré quelques constructions.
Modifier son cerf-volant
Transformer un bridage classique en bridage turbo
Ventiler un cerf-volant
Nouveau tutoriel — Ventiler un révo pas à pas en 16 photos avec Christiaan van Oosterhoudt : préparation des gabarits, pose de la gaze, collage puis couture… Le tout autorisé par l’auteur, légendé et traduit FR/EN.
D’autres retours d’expérience – Forum Au fil du vent
Installer un connecteur T
Tutoriel de Riffclown pour installer des connecteurs T entre le bord d’attaque et les barres verticales.
Techniques de couture
Tu n’as jamais utilisé de machine à coudre ? Rassure-toi : c’est faisable d’apprendre en construisant un premier cerf-volant ! De nombreux cerfs-volistes sont passés par là !
Choisir la machine à coudre
Pas besoin d’une machine à coudre professionnelle pour construire des révolutions ou d’autres cerfs-volants 4 lignes.
Voici les caractéristiques essentielles que nous retenons de nos expériences. La grande majorité des machines à coudre incluent ces caractéristiques :
- 2 points de couture : points droits et zig-zag à 3 points. Les points droits pourraient même suffire.
- Réglage de la tension, manuel ou automatique, pour adapter la couture aux différentes épaisseurs
- Entrainement par griffe simple, ou mieux, pour des coutures régulières
- Une pédale rhéostat pour gérer la vitesse
En termes de réputation, tu peux vérifier que la machine fait des coutures régulières. Cela peut être ennuyeux d’avoir des points ratés au milieu d’une couture sur 2 mètres !
Les techniques à apprendre
- Installer puis ranger la machine à coudre
- Enfiler le fil et installer la canette
- Régler la tension
- Gérer la vitesse de couture
- Faire des points d’arrêt
- Découdre une couture après un raté
- Faire des nœuds simples
Quelques astuces pour démarrer la couture
C’est en pratiquant que tu vas apprendre le plus vite et prendre de l’assurance. Pour cela, tu peux utiliser toutes les chutes de spi que tu auras et pratiquer autant que nécessaire !
Avant de démarrer une longue couture,
- Vérifie toujours la quantité de fil dans la bobine et dans la canette
- Teste la tension du fil sur des chutes avec les mêmes épaisseurs que la voile à coudre (ex : 2 couches de dacrons et du spi pour le bord d’attaque)
- Prévoit quelques centimètres de fil de mou et maintiens ces fils au début de la couture pour éviter qu’ils s’échappent
- Vérifie que tu peux coudre sur la longueur prévue sans être gêné par la forme de la voile et de la machine à coudre
- Anticipe le chemin et les étapes de ta couture
- S’assure-toi de ne pas être dérangé pendant la couture à faire
- Installe-toi confortablement
Lors de la couture,
- Démarre par un point d’arrêt si c’est utile
- Maintiens une vitesse régulière et confortable
- Vérifie la couture n’a pas de raté petit à petit. Arrête-toi s’il y en a (cf. plus bas)
- Avant d’arriver à l’extrémité, prévois l’espace pour un point d’arrêt si c’est nécessaire
En cas de raté,
- Découds avec un découseur jusqu’aux point de couture raté
- Ne coupe pas les fils en surplus. ils vont être utiles
- Reprendre la couture au dernier point correct
- Une fois la couture finie, tu peux nouer les extrémités de la première et de la deuxième couture
Tutoriaux et guides de couture
- Les bases de couture – Blog Je fais moi-même
Vidéos de techniques diverses
Voici quelques techniques illustrées sur des étapes clés. Il existe d’autres techniques pour chacun de ces étapes
Préparer des patrons
Découper des panneaux de gaze
Coller et coudre les panneaux
Faire le renfort sur le V d’un révolution
Faire la gaze d’un bord d’attaque
Faire un bord de fuite (sans biais)
Faire un bord de fuite avec du biais
Faire une couture anglaise
Faire un bord d’attaque
Note : en général, les cerfs-volistes ajoutent la gaze à la voile, puis le fourreau de dacron pour faire le bord d’attaque. Riffclown nous montre ici une démarche inverse : il prépare tout le bord d’attaque puis l’ajoute à la voile.
Faire un bridage
Ressources diverses
- Retours d’expérience – Forum Au fil du vent
- Pack de construction par Cerf-volant services
- Quad line kites group – Facebook
- Tu y trouveras des dizaines d’exemples de constructions maisons
- Exemples et techniques de construction – Watty.us
- Astuces de couture – Cerf-volant service
- Construction d’un 2 lignes – Vimeo
- Matériaux de construction – Ventsnick
- Les outils – Ventsnick
- Techniques d’assemblage – Ventsnick
- Dessiner une voile de revolution avec un motif – Cengel kite (en allemand)
