Utiliser des LEDs pour voler de nuit

Voler de nuit demande de rendre le cerf-volant visible sans rendre son comportement impossible à piloter. Cette page documente deux approches embarquées : ajouter un ruban LED sur le bord d’attaque ou porter un éclairage à l’arrière de la voile.

Ces deux pistes viennent de pages Cengel Kites aujourd’hui hors ligne : un bord d’attaque LED publié en juin 2017 et la variante MagicRolls, qui prévoyait un montage facile d’éclairage arrière.

Christopher Engel expliquait expérimenter les LEDs pour cerfs-volants depuis 2009, avec plusieurs générations d’améliorations. En 2017, il présentait une solution devenue suffisamment abordable pour équiper un cerf-volant.

Vol de nuit avec bord d’attaque LED par Cengel Kites

L’idée est de placer un ruban LED sur le bord d’attaque, avec un contrôleur RGB et une batterie assez compacte pour rester embarquée. Le montage ajoute forcément du poids, des câbles et une alimentation : c’est donc à considérer comme une configuration spéciale de vol de nuit, pas comme un équipement permanent pour toutes les sessions.

La liste Cengel d’origine indiquait les familles de composants suivantes, avec des prix de 2017 à lire comme des repères d’archive.

• Ruban LED RGB 5050, 30 LEDs/m : environ 10 à 15 euros
• Mini contrôleur LED RGB 12 V : environ 6,50 euros
• Batterie LiPo 3S 11,1 V 350 mAh : environ 9 à 15 euros
• Connecteurs JST/BEC pour batteries LiPo : environ 2,50 euros
• Chargeur LiPo avec équilibrage : environ 25 à 70 euros

Christopher précisait ne pas utiliser personnellement les connecteurs BEC rapides. Il préférait une connexion plus classique et plus fiable, au prix d’un montage soudé.

La question la plus délicate est l’alimentation. Christopher mentionnait avoir testé plusieurs options, dont des piles bouton CR1632 pour des bandes monochromes. Le problème est la capacité à fournir le courant sous charge.

Son estimation indiquait jusqu’à environ 1 A de courant à garantir, avec quatre lignes de consommation autour de 260 mA. Dans ce contexte, les petites piles et certaines batteries photo chutent vite en tension. Il concluait donc que les batteries LiPo restaient l’option la plus adaptée pour ce montage.

Les batteries LiPo doivent être manipulées avec prudence.

Points à retenir depuis l’article Cengel :

• Charger uniquement avec un chargeur adapté, idéalement avec équilibreur intégré.
• Arrêter immédiatement si l’intensité lumineuse baisse ou si les LEDs deviennent rouges.
• Ne pas attendre : une décharge profonde peut rendre la batterie inutilisable.
• Utiliser un sac ignifugé de charge, souvent appelé LiPo safe.

Cette page n’est pas une notice électrique. Si tu n’es pas à l’aise avec les LiPo, la soudure et les risques de court-circuit, fais-toi aider par quelqu’un qui connaît le modélisme ou l’électronique embarquée.

Christopher indiquait qu’un ruban LED peut être cousu à la main sur du Velcro si on n’a pas de machine à coudre. Il notait toutefois qu’un tube en Mylar est plus durable.

Depuis 2017, il disait utiliser du Velcro adhésif : l’adhésif tenait suffisamment longtemps pour durer jusqu’à la fin de vie du ruban LED. C’est une solution pragmatique, mais à tester prudemment : sable, humidité, pliage du bord d’attaque et chaleur peuvent faire varier la tenue.

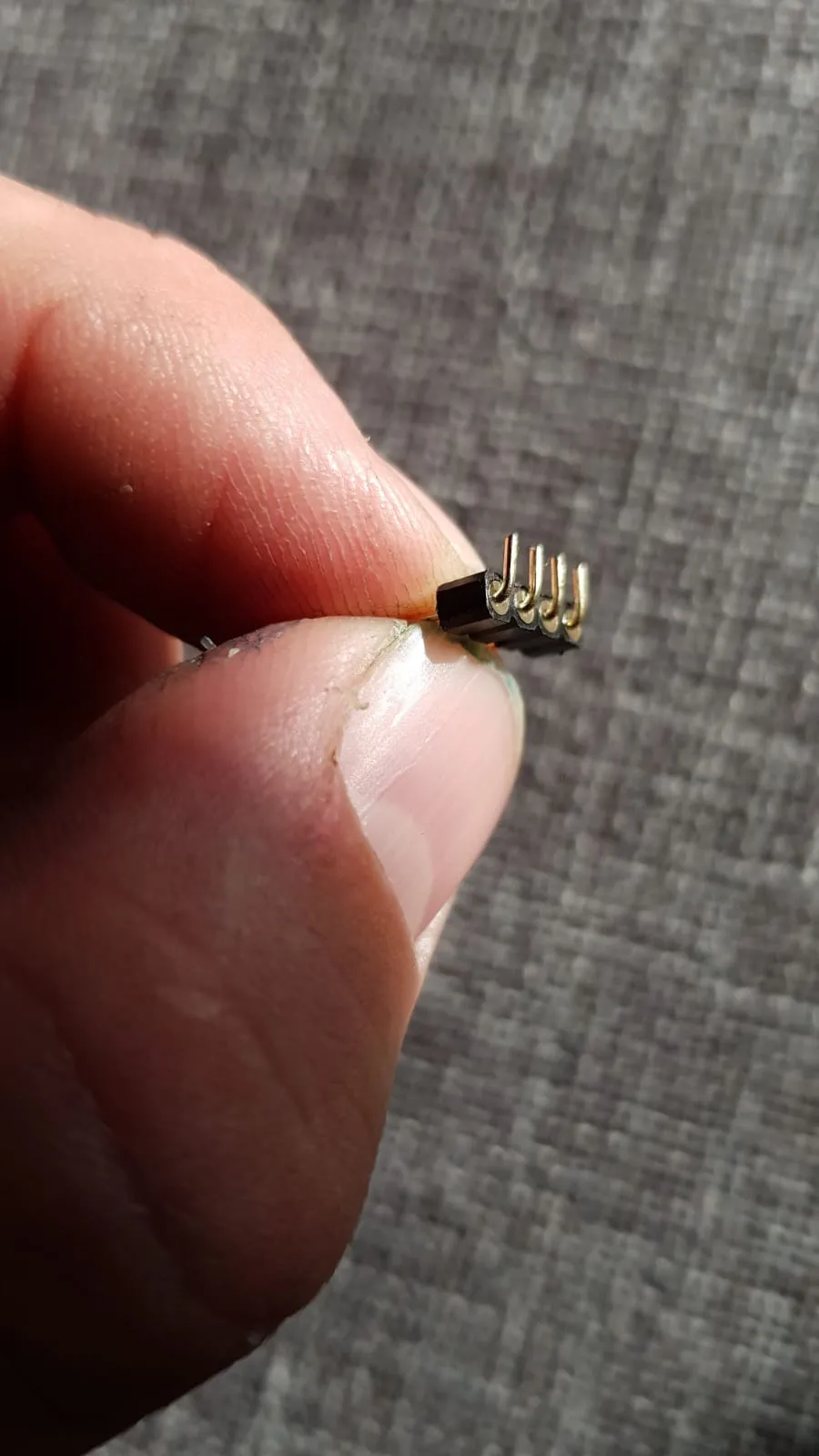

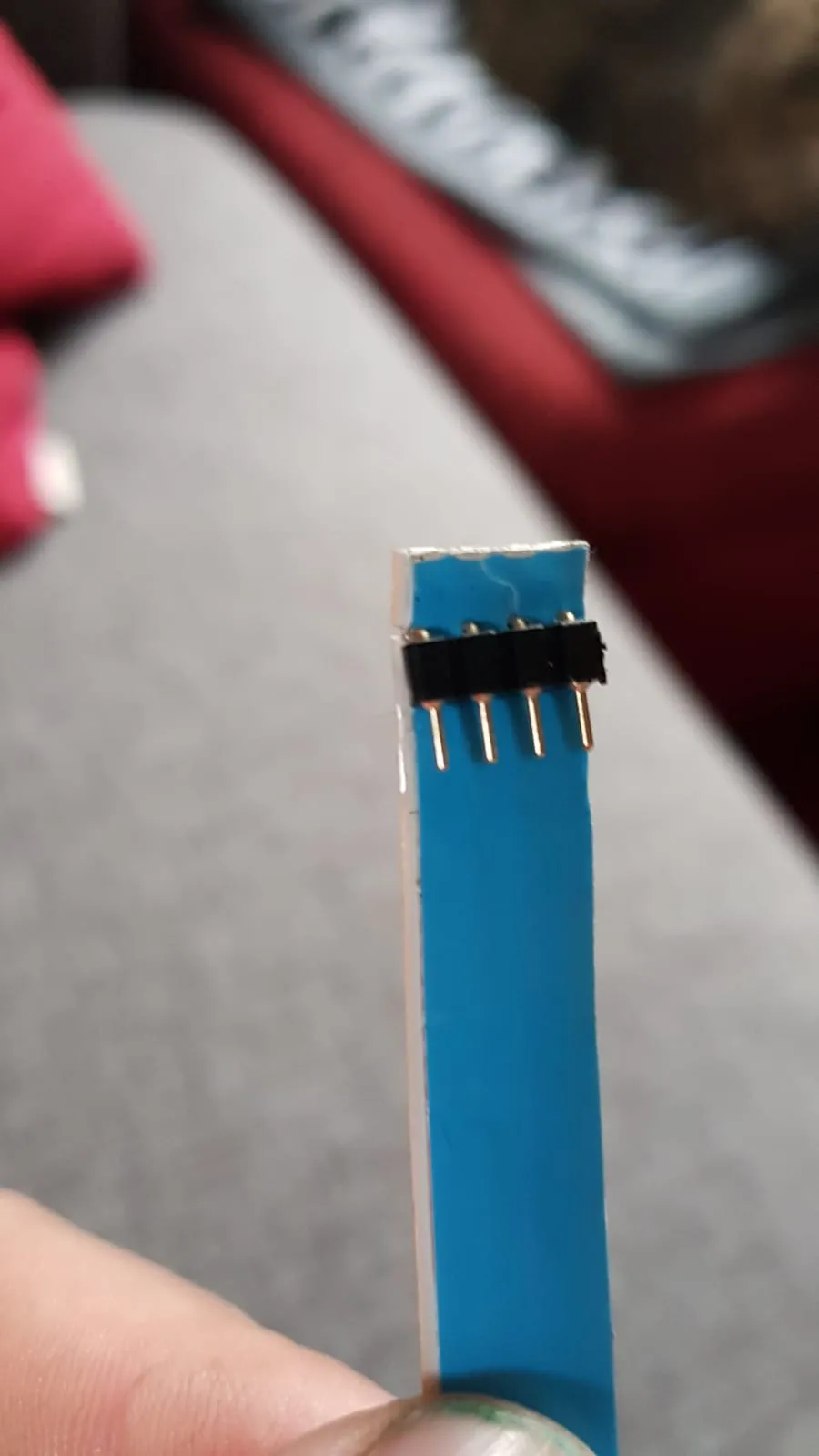

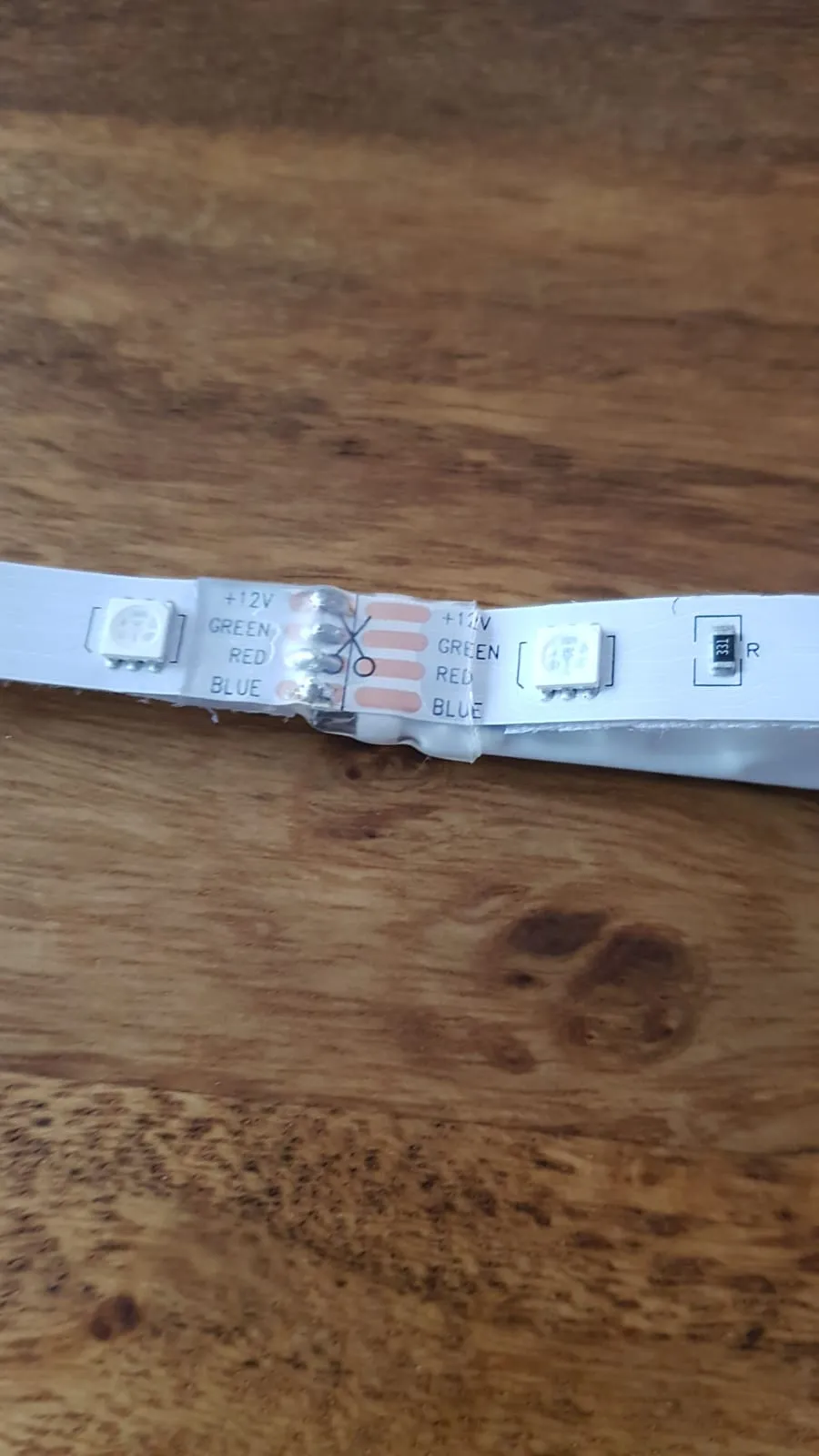

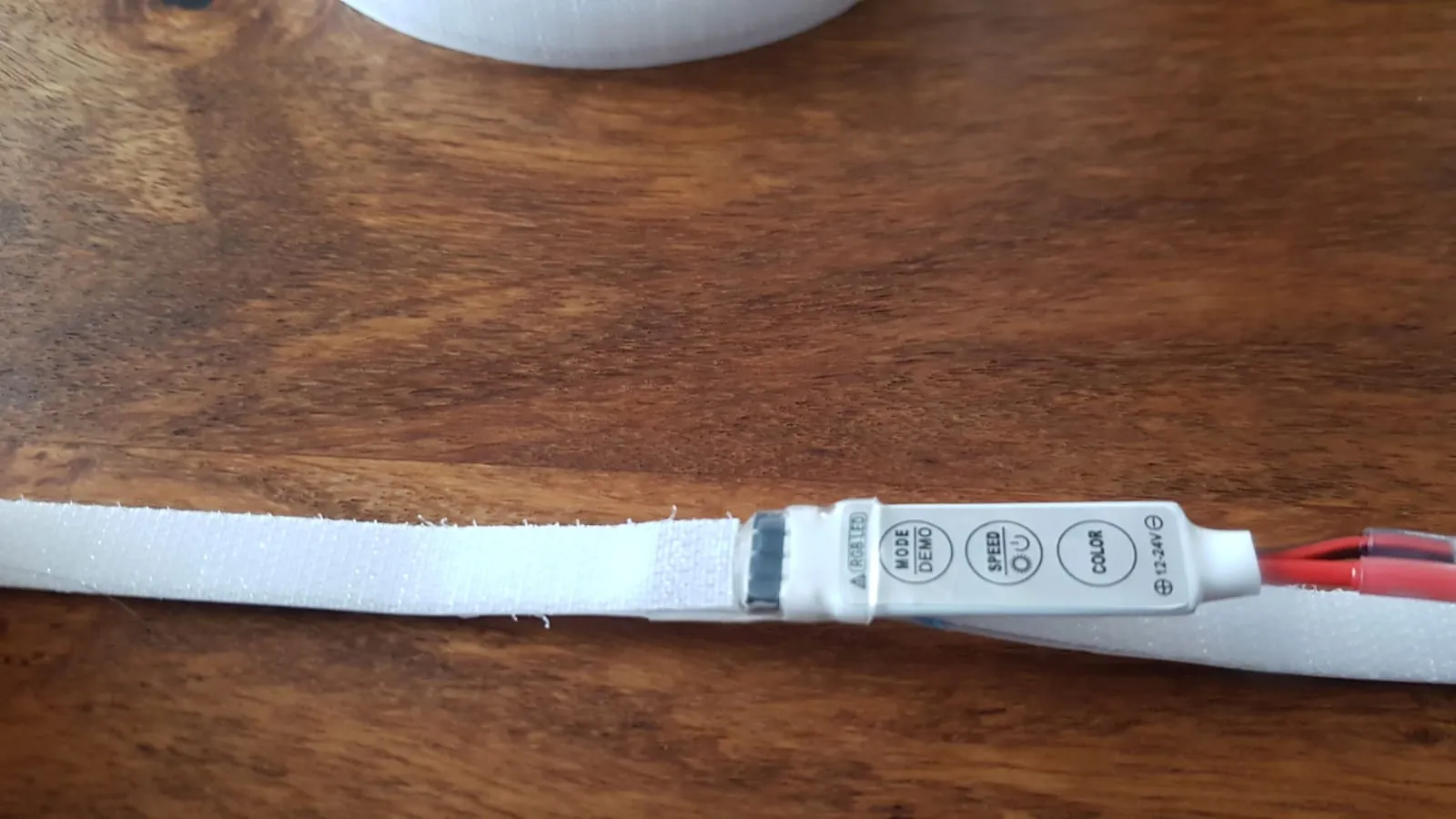

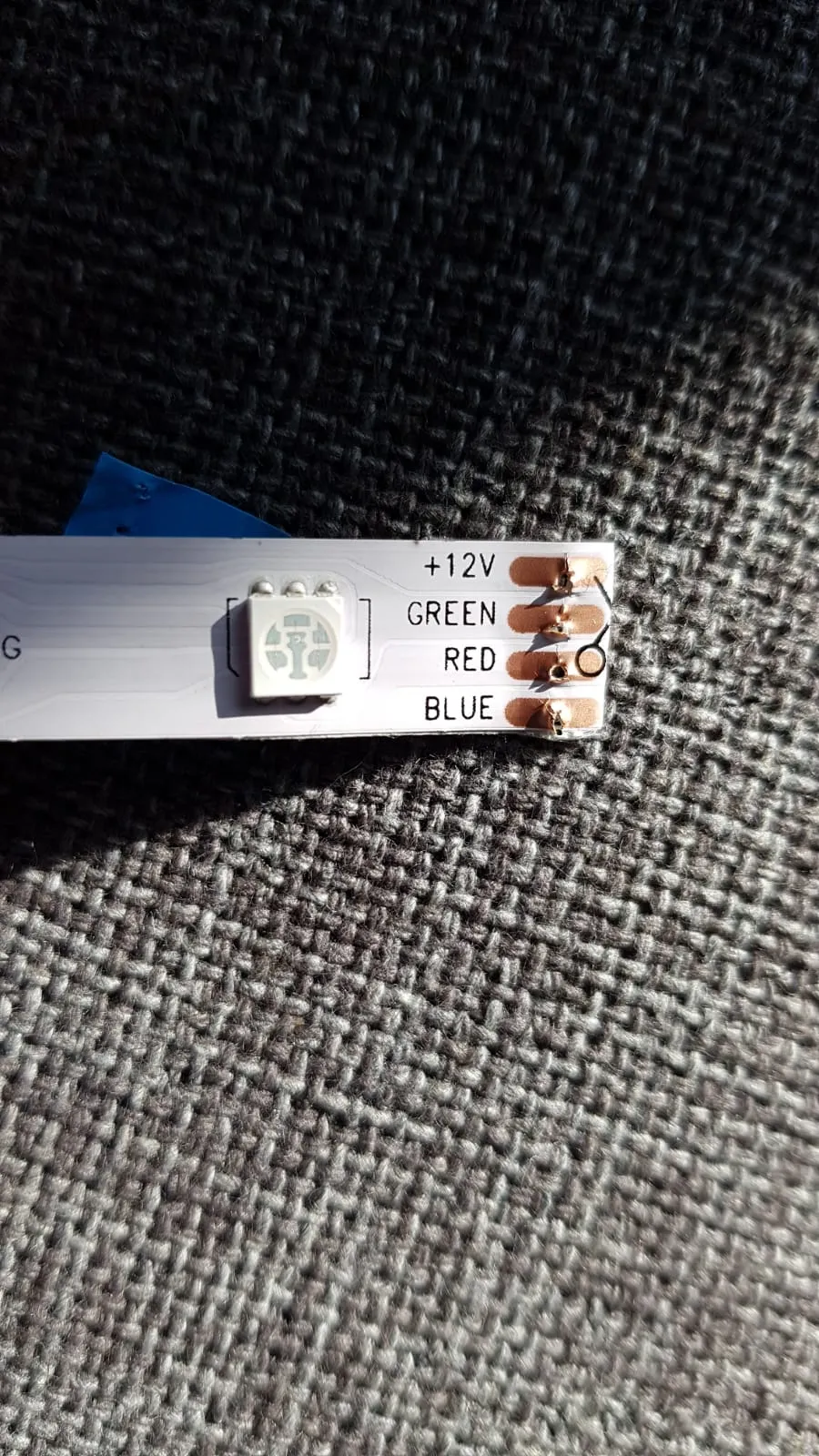

Ces photos retrouvées documentent les points pratiques du montage : connecteur, pastilles de soudure, contrôleur et ruban LED fixé sur velcro.

La page Cengel MagicRolls “simply the best” présentait une variante simplifiée des magic sticks. Un de ses avantages annoncés était justement la facilité de montage d’une LED de rétroéclairage.

MagicRolls par Cengel Kites

Cette piste est intéressante si tu veux éclairer l’arrière de la voile plutôt que transformer tout le bord d’attaque. Elle reste cependant moins documentée : la page annonçait des schémas et un PDF pour 2017, mais nous ne les avons pas retrouvés.

• Bord d’attaque LED : très visible, spectaculaire, mais plus lourd et plus électrique.
• LEDs sur magic sticks ou MagicRolls : montage plus localisé, pratique pour l’arrière de voile, mais dépend du montage de sticks.

Dans tous les cas, vérifie le poids ajouté, la symétrie gauche/droite, la tenue des câbles, le risque d’accroche avec les lignes et le comportement du cerf-volant avant de voler longtemps de nuit.
